Raspberry pi zero tabanlı oyun konsolu (lm386 ile) devamı



Her şeyi tamamlayıp bunları nasıl bir kutuya koyarım diye düşünüyordum. Neyseki 4.3 lcd'ye uygun bir kutu tasarımı buldum: araymbox tarafından tasarlanan game pi zero. Bu kutu ile rapberry pi zero tabanlı elde taşınır bir oyun konsolunun nasıl yapılacağını anlatan bir instructible da hazırlamış. Ancak bu tasarımda maliyeti bir miktar yükseltecek arduino pro mikro, usb hub, usb ses kartı, psp 1000 analog joystik vb. kullanmış.

Benim kullandığım elektronikler ise daha sade. Önceki yazımda belittiğim gibi 4.3 lcd ve analog kontrol kartına ek olarak raspberry pi zero, ses için kendi yaptığımız pi pwm çıkışını kullanan lm386 tabanlı ses amfisi, eski bir telefon bataryası ve bu bataryayı 5v yükseletmek ve şarz edebilmek için hazır bir usb powerbank devresi ve son olarak pi zero'nun gpio'dan kendisini kapatmasına izin verecek kendi yaptığımız güç devresi. Aşağıda konsolun içi görülmekte.

Güç kontrolü, pwm ses ve oyun kumanda düğmeleri header üzerinden direkt pi zero'ya bağlı.

 pi zero ve güç kontrolü devresi

 analog lcd kontrol kartı, güç devresi izole edilmiş

 Şarj için mikro usb ve usb ayfıtları bağlamak için dişi usb a portu.

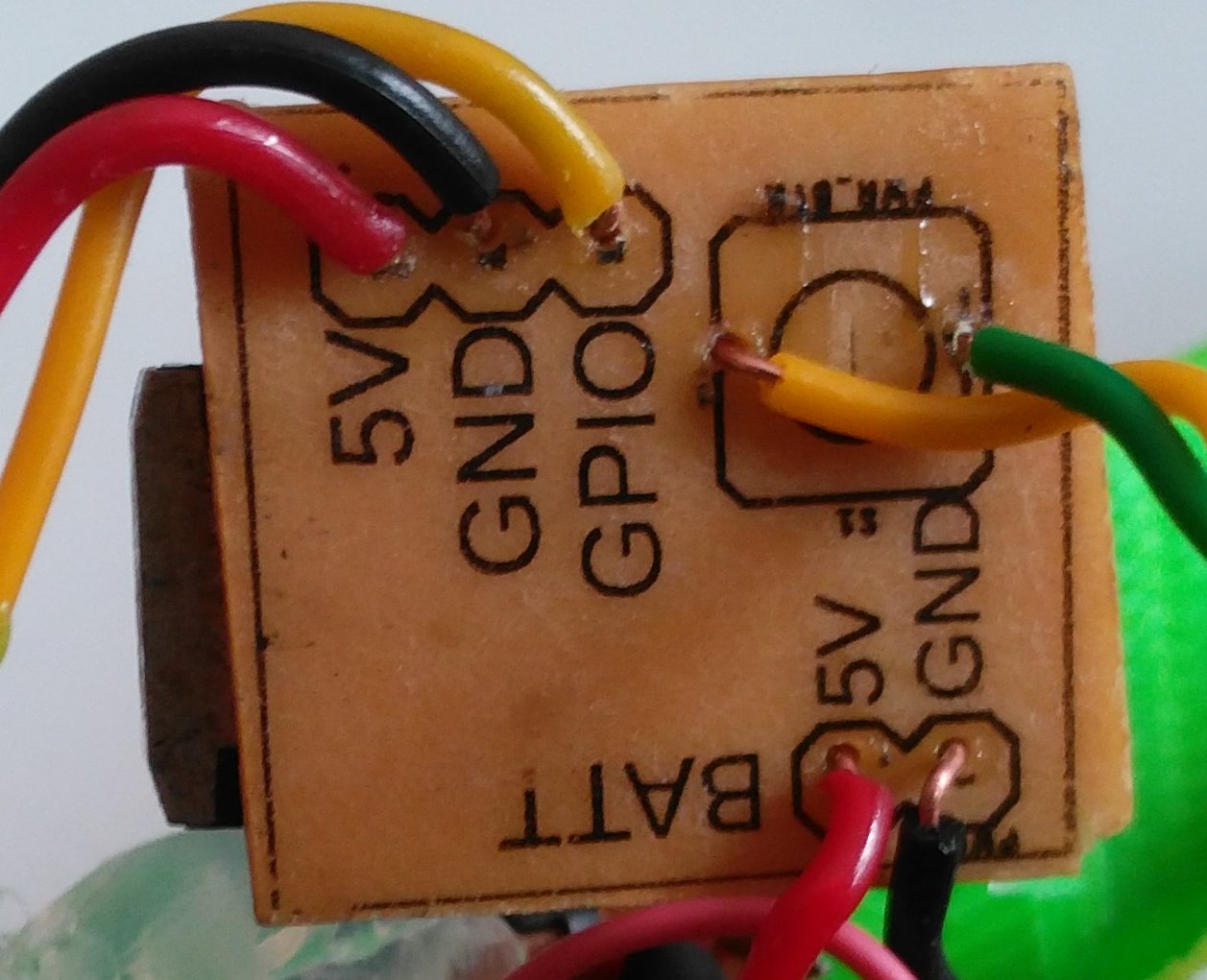

 gpio'dan güç kontrol devresi. Kullanılan mosfet abartılı (100V) yerel elektronik malzeme mağazasında onu bulabildim.
